ما هي المشاكل التي يواجهها العملاء بخصوص روبوتات فحص خطوط الأنابيب ؟
في عالم فحص خطوط الأنابيب ، يعتمد اختيار المعدات المناسبة بشكل كبير على حجم الأنبوب وحالته ونوعه الذي يتم تقييمه. يوفر نظام الرؤية السهلة ، وهو اسم موثوق به في تقنية فحص خطوط الأنابيب ، حلين قويين مصمما خصيصًا لتلبية الاحتياجات المختلفة: نظام فحص أنابيب CCTV وsonar X7 وروبوت فحص أنابيب ctv. يجلب كل من هذه المنتجات نقاط قوة فريدة إلى الطاولة ، وتستكشف هذه المقالة اختلافاتها من خلال عدسة ملاءمة قطر الأنبوب-جنبًا إلى جنب مع العناصر الأساسية الثلاثة: المناولة ، والأجهزة ، والتصوير عالي الدقة.

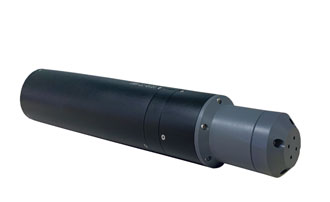

يبرز X7 مع نظام سونار ثنائي الدفع ، مصمم للبيئات المعقدة تحت الماء. يطفو هذا النظام داخل الأنبوب ، سواء كان مغمورًا كليًا أو جزئيًا ، ويستخدم السونار مع تقنية CCTV للكشف عن العيوب الداخلية مثل الترسيب ، وإزاحة المفاصل ، وفصل الواجهة.
يعتمد نظام السونار ثنائي المحور X7 على تقنية السونار التقليدية من خلال دمج قدرات الدفع. يمكن التحكم فيه عن بعد للتحرك للأمام ، والخلف ، والصعود ، والنزول ، والانعطاف إلى اليسار أو اليمين تحت الماء. بالإضافة إلى سونار المسح الضوئي لخط الأنابيب المستعرض ، فهو مجهز أيضًا بسونار المسح الأفقي. النظام ذاتي الدفع ويمكنه تحقيق أقصى سرعة سفر في المياه الساكنة تصل إلى متر واحد في الثانية. تمنح هذه الحركة المستقلة الاستقرار والمرونة المثيرة للإعجاب X7 ، حتى في البيئات ذات المياه العالية أو المغمورة بالكامل. الحد الأدنى لقطر أنبوب التشغيل هو DN800mm ، مما يجعله مثاليًا لخطوط الصرف الحضرية والأنابيب الصناعية ذات القطر الأكبر ، خاصةً تلك التي يصعب أو تشكل خطرًا على الأفراد دخولها.

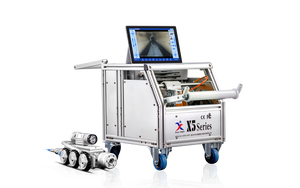

روبوت مجنزر أنبوب CCTV مصمم هندسيًا للتنقل في أنظمة أنابيب ضيقة ومحصورة بأقطار تتراوح من DN150 إلى DN300. مجهزة بنظام دفع 6 عجلات و IP68 مصنفة للحماية من الماء والغبار ، يمكن أن تعمل في أعماق تصل إلى 10 أمتار تحت الماء. تم تصميم زاحف أنابيب الدوائر التلفزيونية المغلقة هذا للمناورة الدقيقة في خطوط الأنابيب ذات القطر الصغير ، بما في ذلك الصرف الصحي وإمدادات المياه والغاز وقنوات الطاقة. في حين أنه لا يحتوي على الدفع العائم أو متعدد المحاور لـ X7 ، يجعل تصميمها المتين وقابليتها للتشغيل عن بعد من الحل المثالي لعمليات التفتيش الروتينية في البيئات التي تكون فيها المساحة محدودة ولكن الوضوح والتحكم أمران ضروريان.
عندما يتعلق الأمر بقدرات الأجهزة ، فإن X7فحص كاميرا CCTVمتخصص. يتضمن نوعين من الماسحات الضوئية السونار-المقطع العرضي والأفقي-مما يسمح بإجراء تحليل كامل لحالة الأنابيب. هذا أمر ضروري للتشخيص عالي المستوى في الأنابيب تحت الماء أو المتضررة من المياه حيث الفحص البصري وحده غير كافٍ. مع أقصى سرعة حركة لا تزال المياه 1 ، والقدرة على تحمل اضطرابات تدفق المياه ، x7 هو حل راقٍ لتقييمات الحالة المتعمقة وتخطيط الصيانة على المدى الطويل.
تقييم التقييمروبوت كاميرا فحص الأنابيبومع ذلك ، يجلب قوته في أجهزة CCTV عالية الوضوح. إنه نظام تصوير متين وعالي الدقة يتفوق في الفحص البصري. على عكس X7 ، لا يستخدم حساب السونار ولكنه يوفر تغذية فيديو عالية الدقة في الوقت الفعلي إما لجهاز كمبيوتر محمول أو وحدة تحكم مخصصة. تم تجهيز روبوت الزاحف الأنبوبي هذا للتعامل مع عمليات التفتيش عبر مجموعة واسعة من أنواع خطوط الأنابيب ، بما في ذلك الصرف الصحي وإمدادات المياه والغاز وقنوات الطاقة. إنه روبوت فحص شامل مُحسّن للأنابيب الصغيرة والمتوسطة الحجم حيث يكون التغذية المرتدة البصرية المباشرة أمر بالغ الأهمية.
يوفر كلا النظامين إمكانات فيديو عالية الدقة ، ولكن تختلف أساليبهم وتطبيقاتهم. تم تحسين فيلم CCTV النظيف والواضح ، وهو مثالي لاكتشاف الشقوق والتآكل والمشاكل الهيكلية في الأنابيب الجافة نسبيًا. لهاكاميرا فحص عالية الدقةمع التصوير عالي الجودة يجعلها أداة الانتقال إلى المشغلين البلديين والصناعيين الذين يبحثون عن التشخيص البصري عبر أنظمة المرافق المتعددة.
و X7 ، من ناحية أخرى ، integraكل من تصوير الفيديو والسونار-وهو مزيج لا يقدر بثمن في الحالات التي تجعل المياه الغامضة أو تراكم الرواسب أو عدم إمكانية الوصول إليها الفحص البصري القياسي مستحيلًا. يتيح هذا النهج الهجين الكشف الشامل عن العيوب حتى في البيئات الصعبة.
عند الاختيار بينرؤية سهلةيتوقف القرار إلى حد كبير على قطر الأنبوب ومستوى المياه وتعقيد الفحص.
إذا كنت تفحص خطوط أنابيب المياه ذات القطر الكبير أو المغمورة أو العالية (الحد الأدنى DN800mm) حيث يكون تعيين العيوب التفصيلي ضروريًا ، فإن X7 هو الحل المثالي.
بالنسبة لخطوط الأنابيب الصغيرة القطر أو الجافة عبر مجموعة من المرافق-حيث يكفي الفيديو عالي الوضوح-يقدم ، ، طريقة أكثر إحكامًا وفعالية من حيث التكلفة.
