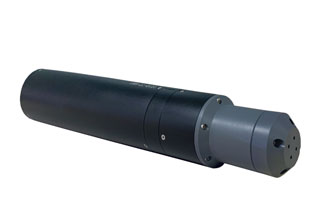

معدات/نظام فحص المجاري بالسونار لخطوط الأنابيب X4 يستخدم بشكل رئيسي للكشف عن الأنابيب الحاملة للمياه (المياه الكاملة أو فوق مستوى الماء) أو آبار الفحص أو التجاويف تحت الأرض. يقوم تلقائيًا بتحليل واستخراج كفاف الجدار الداخلي ، وإنشاء نموذج ثلاثي الأبعاد ، وإجراء التحليل الكمي.
الحجم: الطول الإجمالي: ، القطر: 70 ؛
المواد: قذيفة سبائك الألومنيوم.
ماء: IP68;
درجة حرارة التشغيل: 0 ~ 40 ℃ ؛
درجة حرارة التخزين: -20 ~ 70 ℃ ؛
الوزن في الهواء: 100 ؛
تردد صوتي: 1 ميغاهيرتز;
عرض الشعاع: 1.1deg (-3db) ، شعاع مخروطي ؛
دقة النطاق (المدى من من من من من m): all;
الحد الأقصى لقطر الأنبوب المطبق: 1.2;
عرض نبض الإرسال: 4 ~ 20us.
استقبال عرض النطاق الترددي: ، KHz ؛
مزود الطاقة: 48 فولت العاصمة ؛
طول الكابل: ، m (قابل للتخصيص)

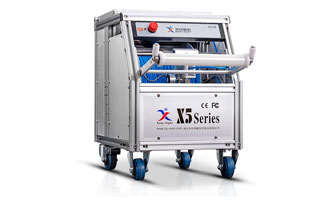

تعمل بمحرك
كابل 2-دبوس مضاد للرسم ، غمد بولي يوريثان مستورد ، قطر الكابل> 6 + ، مقاوم للماء ، التآكل ، حمض.
كابل التراجع تلقائيا أو يدويا
عداد كابل دقيق ، devition داخل 1 1000
متوافق مع الزواحف سهلة الرؤية من السلسلة ونظام فحص السونار X4
فئة الحماية: IP63
البعد (LxWxH): 570x395x475mm
الوزن: حوالي 45 أو (مع كابل m)
يمكن استخدام الكمبيوتر العادي أو الكمبيوتر اللوحي في وحدة التحكم الرئيسية مع برنامج تجميع الفحص المضمن. يمكن لكل من وحدة التحكم الرئيسية وعصا التحكم في الزاحف إلى الأمام والخلف والدوران ودوران الكاميرا والضوء وما إلى ذلك. مجهز ببرنامج تقرير تحليل التصوير السونار لخط أنابيب الأنابيب ، مثبت على الكمبيوتر ، ومتصل بعلبة الكابل عبر خط واي فاي ، تستخدم للعرض في الوقت الفعلي وجمع صور الفحص أثناء عملية الفحص ، ويمكنها إجراء استخراج الكفاف وتحليل التفسير وإعادة البناء ثلاثي الأبعاد وإخراج التقرير.

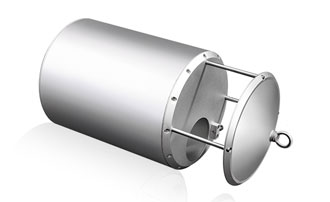

المواد: فولاذ مقاوم للصدأ ، عرض أنبوب مناسب: DN300mm ~ ،
الحجم: من من من من من ؟ * 70 *
الوزن: 2 ؛.
فلوتاج: 5 ،.
توفر أنظمة فحص أنابيب الصرف الصحي السونار العديد من المزايا لتقييم حالة البنية التحتية للمجاري تحت الأرض.
اختبار غير مدمر: فحص السونار هو طريقة اختبار غير مدمرة ، مما يعني أنه لا يتطلب الوصول المادي إلى نظام الصرف الصحي أو أي إجراءات الغازية. وهذا يساعد في تقليل تعطل شبكة الصرف الصحي ويقلل من الحاجة إلى الحفر المكثف.
التصوير الشامل: يمكن لتقنية السونار توفير تصوير شامل للهيكل الداخلي لأنابيب الصرف الصحي. إنه يولد تصورات مفصلة لداخل الأنبوب ، مما يسمح للمفتشين بتحديد الشقوق والتآكل والانسداد واختراقات الجذور وغيرها من المشكلات.
رسم خرائط دقيقة: يمكن لأنظمة السونار إنشاء خرائط دقيقة لأنظمة الصرف الصحي ، بما في ذلك أشكال الأنابيب والأحجام والأطوال. هذه المعلومات ضرورية للتخطيط للصيانة والإصلاحات والترقيات.
التشغيل عن بعد: يمكن إجراء عمليات فحص السونار عن بعد في كثير من الأحيان ، مما يقلل من حاجة الموظفين إلى الدخول جسديًا إلى البيئات الخطرة أو التي يصعب الوصول إليها. هذا يحسن السلامة ويقلل المخاطر الصحية المحتملة للعمال.
البيانات في الوقت الحقيقي: توفر العديد من أنظمة فحص السونار المجاري تحليل البيانات في الوقت الحقيقي. وهذا يتيح للمفتشين اتخاذ قرارات فورية بناءً على المعلومات التي يحصلون عليها ، وهي معلومات ذات قيمة خاصة لمعالجة القضايا العاجلة.
يوفر استخدام تكنولوجيا السونار لفحص خطوط الأنابيب تحت الماء دقة وكفاءة لا مثيل لها ، مما يجعلها أداة لا غنى عنها للحفاظ على سلامة البنية التحتية المغمورة. يعمل نظام فحص أنابيب السونار المتقدم X4 سهل البصر على زيادة الموجات الصوتية عالية التردد لإنشاء صور مفصلة لخطوط الأنابيب تحت الماء ، مما يتيح اكتشاف الحالات الشاذة مثل الشقوق والتآكل ، وعقبات بدقة استثنائية. لا تضمن هذه الطريقة غير الغازية سلامة خطوط الأنابيب وطول عمرها فحسب ، بل تقلل أيضًا من الاضطراب البيئي ووقت تعطل التشغيل. من خلال اعتماد حلول فحص أنابيب السونار المتطورة سهلة الرؤية ، يمكن للصناعات تحقيق تقييمات شاملة وموثوقة لخطوط الأنابيب تحت الماء ، وحماية أصولها والنظام البيئي المحيط بها.
